振动筛是一种常见的筛分设备，广泛应用于多个行业。以下是对振动筛的详细介绍：

工作原理

振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线，该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。通过调节上、下旋转重锤的激振力，可以改变振幅；而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。

结构组成

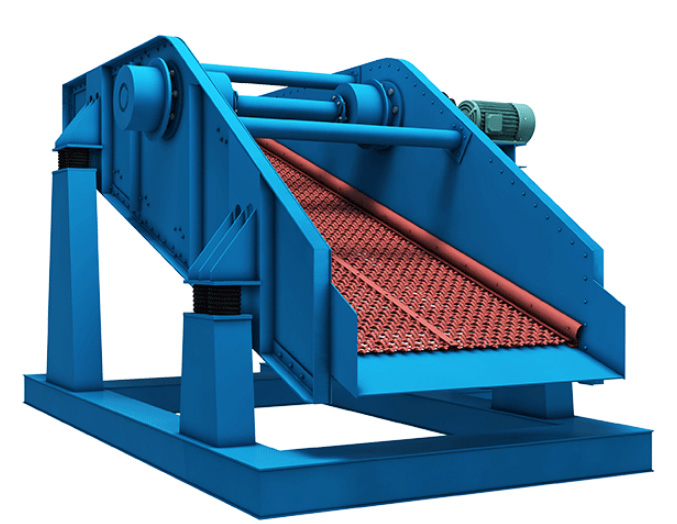

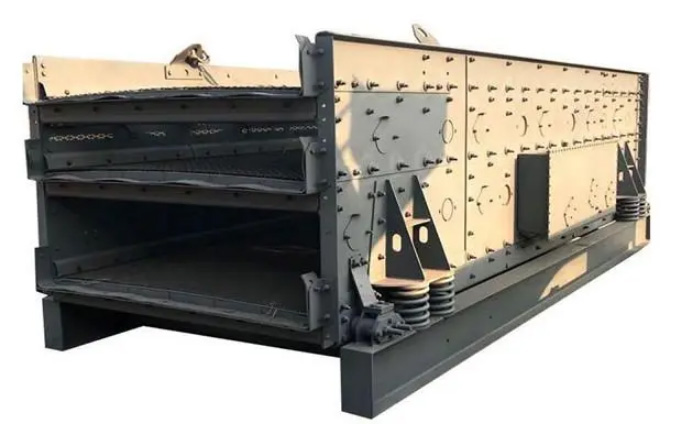

振动筛主要由筛箱、振动器、支架、筛网等部件组成。支承或吊挂筛箱采用的是弹簧组件，筛箱的振动依靠激振器。此外，高频振动电机、一级固定格筛和二级分级固定格筛、振动弹簧及机壳也是振动筛的重要组成部分。

种类与分类

振动筛的种类繁多，按不同标准可以分为以下几类：

1. 按重量用途分类：

   • 矿用振动筛：如重型筛、自定中心振动筛、椭圆振动筛、脱水筛、圆振筛、香蕉筛、直线振动筛等。
   • 轻型精细振动筛：如旋振筛、直线筛、直排筛、超声波振动筛、过滤筛等。
   • 实验振动筛：如拍击筛、顶击式振筛机、标准检验筛、电动振筛机等。

2. 按物料运行轨迹分类：

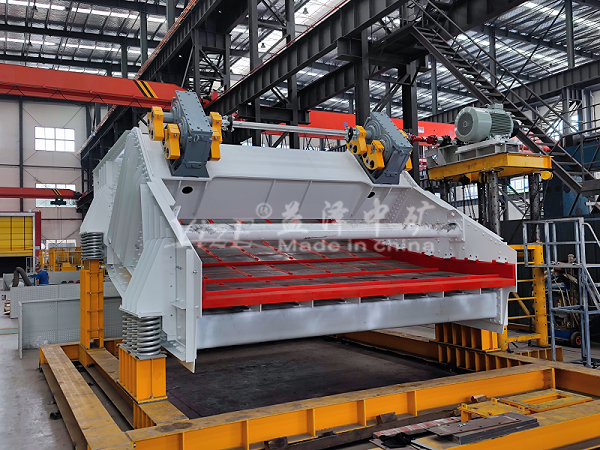

   • 直线振动筛：物料在筛面上向前做直线运动。
   • 圆振动筛：物料在筛面上做圆形运动。
   • 精细筛分机：物料在筛面上向前做往复式运动。

3. 按振动器型式分类：

   • 单轴振动筛：利用单不平衡重激振使筛箱振动，筛面倾斜，筛箱的运动轨迹一般为圆形或椭圆形。

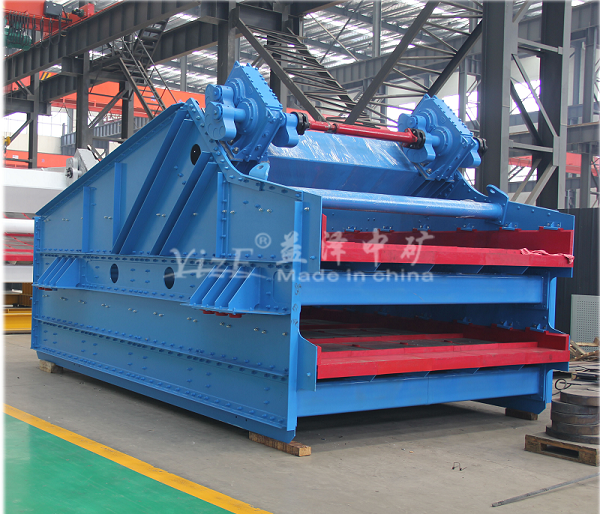

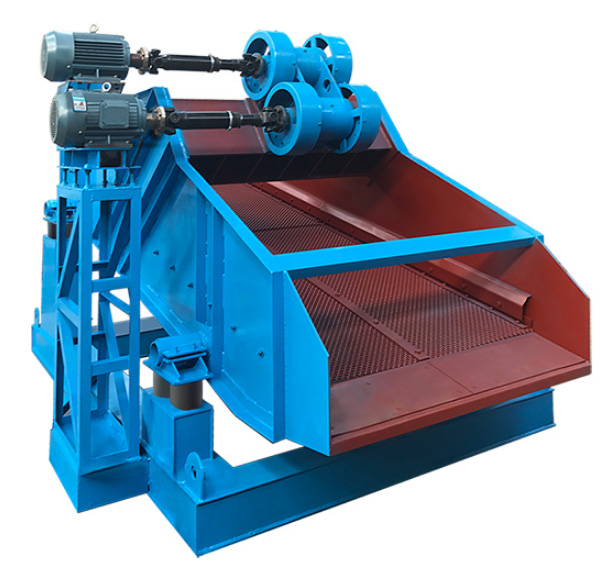

   • 双轴振动筛：利用同步异向回转的双不平衡重激振，筛面水平或缓倾斜，筛箱的运动轨迹为直线。

工作特点

1. 筛分：振动筛通过高频振动，使物料在筛网上快速分离，提高筛分效率。
2. 多种规格：筛网具有多种规格，可根据物料粒度要求进行更换，适应不同的筛分需求。
3. 结构简单：振动筛结构相对简单，易于维护和操作。
4. 自动化程度高：振动筛可实现连续工作，减少人工干预，提高生产效率。

适用范围

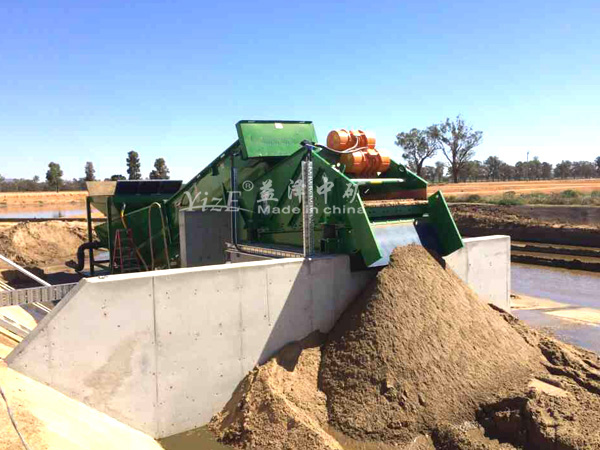

振动筛广泛应用于多个行业，如矿业、建筑行业、化工行业、制药行业、食品加工行业以及冶金行业等。在矿业中，振动筛用于筛分矿石、煤炭等物料；在建筑行业中，用于筛分混凝土、沙子等建筑材料；在化工行业中，用于筛分化学品、涂料等物料；在制药和食品加工行业中，用于确保物料的质量和纯度；在冶金行业中，用于矿石、矿渣和矿粉的筛分。

优缺点

优点：

1. 快速：振动筛可将物料快速通过筛网筛分，提高生产效率。
2. 简单易用：振动筛的使用和维护较为简单，易于操作和清洁。
3. 多种筛分规格：筛网具有多种规格，可适应不同的物料筛分要求。
4. 不易故障：振动筛结构简单，没有过多的复杂机械结构，因此不容易出现问题和故障。

缺点：

1. 噪音大：振动筛在筛分过程中会产生振动和摩擦声，对工作环境和操作人员有影响。
2. 筛分精度有限：对于某些高精度要求的物料，振动筛的筛分精度可能无法达到。
3. 筛分量大小受限：振动筛的筛选量受设备尺寸和制作工艺等因素影响，无法处理过大的物料。
4. 物料污染风险：由于振动筛是通过摩擦和振动来完成筛选的，筛网上可能会附着过多的物料或机油等物质，导致物料污染。
